Pengaturan Instalasi Prometheus dan Grafana

Prometheus dan Grafana adalah tools populer terkait sistem monitoring. Beberapa alasan kepopulerannya antara lain adalah karena kedua tools tersebut merupakan open source dan mudah untuk digunakan. Prometheus digunakan untuk mengambil (scrapping) metrics yang ada pada suatu endpoint berdasarkan interval tertentu. Endpoint bisa berupa server maupun aplikasi. Sedangakan Grafana digunakan sebagai tool untuk melakukan visualisasi yang tidak hanya terbatas pada metrics yang dikumpulkan oleh Prometheus.

Arsitektur Sistem Monitoring

Implementasi projects ini akan dibangun menggunakan arsitektur dari infrastuktur berikut.

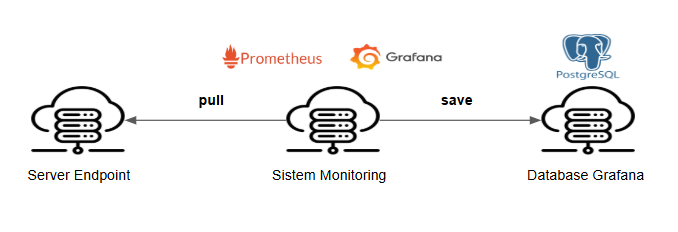

Arsitektur Project Sistem Monitoring

Projects ini merupakan VM-based, jadi tidak menggunakan Docker atau container engine lain dalam penerapannya. Setiap satu ikon merepresentasikan sebuah server atau node yang berupa VM (Virtual Machine).

Walaupun project-nya VM-based, tidak akan ada perbedaan yang signifikan bila coba diterapkan dengan menggunakan Docker.

Informasi Lingkungan Project

Semua sistem operasi yang terdapat pada VM yang ada menggunakan Ubuntu LTS versi 24.04. Berikut beberapa informasi terkait lingkungan perangkat lunak projects yang digunakan.

Sistem	Nama Aplikasi/Tools/dsb	Deskripsi	Versi
Server Endpoint	Node Exporter	Agent yang digunakan untuk mengumpulkan dan mengekspos metrics ke servis Prometheus.	1.9.1
Server Monitoring	Prometheus	Servis yang digunakan untuk mengambil metrics dari agent/exporter.	2.53.4
Server Monitoring	Grafana	Servis untuk visualisasi metrics.	12.0.2
Database	PostgreSQL/MySQL	Servis untuk menyimpan database dari Grafana.	PostgreSQL (16.9), MySQL (8.0.42)

Instalasi Prometheus

Berikut merupakan langkah instalasi dan pengaturan servis Prometheus.

1. Membuat dedicated user untuk servis Prometheus.

    sudo useradd \
    --system \
    --no-create-home \
    --shell /bin/false prometheus


2. Download package Prometheus, contoh dalam dokumentasi ini menggunakan versi 2.52.0.

    wget https://github.com/prometheus/prometheus/releases/download/v2.53.4/prometheus-2.53.4.linux-amd64.tar.gz


   Ekstrak file Prometheus.

    tar -xvf prometheus-2.53.4.linux-amd64.tar.gz


   Masuk ke direktori file hasil ekstrak.

    cd prometheus-2.52.0.linux-amd64


3. Membuat direktori untuk servis Prometheus.

    sudo mkdir -p /data /etc/prometheus


4. Pindahkan files Prometheus hasil ekstrak ke direktori-direktori terkait.

    sudo mv prometheus promtool /usr/local/bin/
    sudo mv consoles/ console_libraries/ /etc/prometheus/
    sudo mv prometheus.yml /etc/prometheus/prometheus.yml


5. Atur ownership direktori-direktori terkait Prometheus.

    sudo chown -R prometheus:prometheus /etc/prometheus/ /data/


6. Verifikasi instalasi Prometheus.

    prometheus --version


7. Atur Prometheus sebagai systemd service.

    sudo nano /etc/systemd/system/prometheus.service


   Isi konten file yang barusan dibuat dengan pengauran berikut.

    [Unit]
    Description=Prometheus
    Wants=network-online.target
    After=network-online.target

    StartLimitIntervalSec=500
    StartLimitBurst=5

    [Service]
    User=prometheus
    Group=prometheus
    Type=simple
    Restart=on-failure
    RestartSec=5s
    ExecStart=/usr/local/bin/prometheus \
    --config.file=/etc/prometheus/prometheus.yml \
    --storage.tsdb.path=/data \
    --web.console.templates=/etc/prometheus/consoles \
    --web.console.libraries=/etc/prometheus/console_libraries \
    --web.listen-address=0.0.0.0:9090 \
    --web.enable-lifecycle

    [Install]
    WantedBy=multi-user.target


8. Start dan enable servis Prometheus.

    sudo systemctl start prometheus
    sudo systemctl enable prometheus


   Lalu cek servisnya.

    sudo systemctl status prometheus


Instalasi Node Exporter

Node Exporter akan digunakan sebagai agent untuk mengumpulkan metrics terkait host/server berbasis Linux. Jika host menggunakan Windows Server, maka agent-nya dapat digantikan dengan menggunakan Windows exporter.

Beberapa metrics yang dapat dikumpulkan oleh Node Exporter, antara lain:

• Penggunaan CPU,
• penggunaan memori (RAM),
• kapasitas disk,
• besar disk I/O (Input/Output),
• besar network transmit/receive,
• dsb.

Berikut langkah-langkah yang dilakukan untuk melakukan instalasi dan pengaturan Node Exporter di server endpoint.

1. Membuat sistem user untuk servis Node Exporter.

    sudo useradd \
        --system \
        --no-create-home \
        --shell /bin/false node_exporter


2. Download package Node Exporter, contoh dalam dokumentasi ini menggunakan versi 1.9.1.

    wget https://github.com/prometheus/node_exporter/releases/download/v1.9.1/node_exporter-1.9.1.linux-amd64.tar.gz


   Ekstrak file Node Exporter.

    sudo tar -xvf node_exporter-1.9.1.linux-amd64.tar.gz


3. Pindahkan file binari Node Exporter ke direktori /usr/local/bin.

    sudo mv node_exporter-1.9.1.linux-amd64/node_exporter /usr/local/bin/


4. Atur Node Exporter sebagai systemd service.

    sudo nano /etc/systemd/system/node_exporter.service


   Isi konten file yang barusan dibuat dengan pengaturan berikut.

    [Unit]
    Description=Node Exporter
    Wants=network-online.target
    After=network-online.target
    StartLimitIntervalSec=500
    StartLimitBurst=5
    [Service]
    User=node_exporter
    Group=node_exporter
    Type=simple
    Restart=on-failure
    RestartSec=5s
    ExecStart=/usr/local/bin/node_exporter \
        --collector.logind
    [Install]
    WantedBy=multi-user.target


5. Start dan enable servis Node Exporter.

    sudo systemctl start node_exporter
    sudo systemctl enable node_exporter


   Lalu cek servisnya.

    sudo systemctl status node_exporter


6. Atur IP whitelist agar hanya Node Exporter bisa diakses oleh servis Prometheus saja.

    sudo ufw allow from <ip-prometheus> to any port 9100


File Pengaturan Prometheus

Berdasarkan cara instalasi dan pengaturan di atas, file pengaturan servis Prometheus terletak di /etc/prometheus/prometheus.yml. Kita bisa menggunakan berbagai macam exporter yang tersedia untuk berbagai aplikasi/endpoint, sesuai dengan kebutuhan, serta cara instalasi yang hampir mirip seperti Node Exporter di atas.

Setelah kita berhasil menginstalasi exporter di endpoint yang digunakan. Hal selanjutnya adalah memasukkan informasi terkait endpoint ke file pengaturan servis Prometheus. Berikut merupakan langkah selanjutnya untuk mengatur integrasi antara Node Exporter dan Servis Prometheus.

1. Silakan buka file pengaturan servis Prometheus.

    sudo nano /etc/prometheus/prometheus.yml


2. Tambahkan Node Exporter di atas sebagai target di servis Prometheus, letakkan di paling bawah file pengaturan.

    ...
    - job_name: '<server-name>-node_exporter'
        static_configs:
        - targets: ["<ip-endpoint>:9100"]
            labels:
            hostname: <server-name>


3. Validasi sintaks file konfigurasi Prometheus.

    sudo promtool check config /etc/prometheus/prometheus.yml


4. Restart servis Prometheus.

    sudo systemctl restart prometheus
    sudo systemctl status prometheus


Instalasi Grafana

Berikut merupakan langkah instalasi servis Grafana.

1. Instalasi packages yang dibutuhkan.

    sudo apt-get install -y apt-transport-https software-properties-common wget


2. Impor GPG key.

    sudo mkdir -p /etc/apt/keyrings/
    wget -q -O - https://apt.grafana.com/gpg.key | gpg --dearmor | sudo tee /etc/apt/keyrings/grafana.gpg > /dev/null


3. Tambahkan repositori untuk rilis versi stabil.

    echo "deb [signed-by=/etc/apt/keyrings/grafana.gpg] https://apt.grafana.com stable main" | sudo tee -a /etc/apt/sources.list.d/grafana.list


4. Instal servis Grafana.

    sudo apt-get update
    sudo apt-get install grafana


5. Enable servis Grafana.

    sudo systemctl enable grafana-server.service


   Lalu cek servisnya.

    sudo systemctl status grafana-server.service


Pengaturan Database

Secara default, Grafana menggunakan SQLite sebagai database-nya dan terletak di satu server yang sama. Namun, database tersebut kurang cocok untuk digunakan di level production yang mempunyai skala yang besar. Oleh karena itu, pada tutorial kali ini, saya akan menggunakan PostgreSQL atau MySQL (Pilih salah satu) sebagai database servis Grafana. Database dan servis Grafana akan berada pada server (VPS) yang berbeda. Pastikan server tempat servis Grafana dan server tempat database berada dalam satu network/ VPC agar latensi koneksinya rendah. Berikut merupakan cara instalasi dan pengaturan pada kedua database tersebut agar bisa terhubung ke servis Grafana.

Instalasi dan Pengaturan PostgreSQL

Berikut merupakan cara instalasi dan pengaturan PostgreSQL agar bisa terhubung ke servis Grafana.

1. Install servis PostgreSQL melalui command berikut.

    sudo apt install postgresql postgresql-contrib


2. Start dan enable servis PostgreSQL agar bisa langsung dijalankan setelah server sedang di-reboot atau di-restart.

    sudo systemctl start postgresql.service
    sudo systemctl enable postgresql.service


   Lalu cek servisnya.

    sudo systemctl status postgresql.service


3. Login ke akun default postgres.

    sudo -i -u postgres


   Akun postgres adalah akun default yang tercipta pertama kali ketika kita menginstalasi servis PostgreSQL.

4. Buat user dan database yang ingin digunakan di servis Grafana.

    createuser <grafana-db-user>
    createdb <grafana-db-name> -O <grafana-db-user>


5. Masuk ke psql.

    psql


   Pasang password pada user yang tadi dibuat.

    ALTER USER <grafana-db-user> WITH ENCRYPTED PASSWORD '<grafana-db-password>';


6. Atur akses remote ke servis PostgreSQL. Pertama buka file postgresql.conf.

    sudo nano /etc/postgresql/16/main/postgresql.conf


   Secara default, versi servis PostgreSQL yang terpasang di Ubuntu Server 24.04 melalui sudo apt install postgresql adalah 16.

   Hapus comment pada baris yang terdapat #listen_addresses = 'localhost'. Ubah menjadi seperti dibawah ini:

    ...
    listen_addresses = '*'
    ...


   Lalu buka file pg_hba.conf.

    sudo nano /etc/postgresql/16/main/pg_hba.conf


   Lihat bagian di bawah konfigurasi # IPv4 local connections:, modifikasi bagian IP address yang bernilai 127.0.0.1/32 menjadi 0.0.0.0/0 sehingga menjadi seperti berikut.

    ...
    # IPv4 local connections:
    host    all             all             0.0.0.0/0		scram-sha-256
    ...


7. Restart servis PostgreSQL.

sudo systemctl restart postgresql
sudo systemctl status postgresql

1. Atur IP whitelist agar hanya server-server tertentu saja yang bisa mengakses servis PostgreSQL.

    sudo ufw allow from <private-ip-grafana> to any port 5432


2. Atur koneksi database Grafana. Masuk ke file grafana.ini.

    sudo nano /etc/grafana/grafana.ini


   Pada bagian [database], hapus comment berbentuk tanda ; pada baris berikut, lalu isi seperti di bawah ini:

    ...
    [database]

    type = postgres
    host = <private-ip-postgresql>:5432
    name = <grafana-db-name>
    user = <grafana-db-user>

    password = <grafana-db-password>
    ...


3. Restart servis Grafana.

   sudo systemctl restart grafana-server.service
   sudo systemctl status grafana-server.service


4. Masuk ke aplikasi Grafana melalui http://<public-ip-grafana>:3000 atau melalui domain https jika Anda memasang domain untuk aplikasi Grafana. Masukkan kredensial akun sebagai berikut.

   username	password
   admin	admin

Instalasi dan Pengaturan MySQL

Berikut merupakan cara instalasi dan pengaturan MySQL agar bisa terhubung ke servis Grafana.

1. Install servis MySQL melalui command berikut.

    sudo apt install mysql-server


2. Start dan enable servis MySQL agar bisa langsung dijalankan setelah server sedang di-reboot atau di-restart.

    sudo systemctl start mysql.service
    sudo systemctl enable mysql.service


   Lalu cek servisnya.

    sudo systemctl status mysql.service


3. Jalankan security script instalasi servis MySQL melalui command berikut.

    sudo mysql_secure_installation


   Pilih/isi semua pilihan yang ada di instruksi prompt sesuai kebutuhan atau best prectice. Pada saat memasukkan password akun root, pastikan untuk mengingatnya.

4. Masuk ke servis MySQL melalui akun root, lalu masukkan password.

    sudo mysql -u root -p


5. Membuat database untuk servis Grafana.

    CREATE DATABASE <grafana-db-name>;


6. Membuat akun berupa user dan password dengan batasan IP dari server tempat servis Grafana berada.

    CREATE USER '<grafana-db-user>'@'<private-ip-grafana>' IDENTIFIED WITH mysql_native_password BY '<grafana-db-password>';


   Jika terjadi kendala karena muncul respons berikut “Your password does not satisfy the current policy requirements”, atur pengaturan policy password di MySQL menjadi low.

    SET GLOBAL validate_password.policy=LOW;


7. Berikan akses user tersebut ke database Grafana yang baru dibuat.

    GRANT ALL PRIVILEGES ON <grafana-db-name>.* TO '<grafana-db-user>'@'<private-ip-grafana>' WITH GRANT OPTION;


   Reload pengaturan terkait akses database.

    FLUSH PRIVILEGES;


8. Konfirmasi nama database Grafana beserta owner aksesnya.

    SELECT user,host,db FROM mysql.db;


   Lalu keluar dari servis MySQL.

    exit


9. Atur akses remote ke servis MySQL. Pertama buka file /etc/mysql/mysql.conf.d/mysqld.cnf.

    sudo nano /etc/mysql/mysql.conf.d/mysqld.cnf


   Ubah pengaturan bind-address dari 127.0.01 menjadi 0.0.0.0.

    ...
    bind-address		= 0.0.0.0
    ...


10. Restart servis MySQL.

    sudo systemctl start mysql.service


11. Atur IP whitelist agar hanya server-server tertentu saja yang bisa mengakses servis MySQL.

    sudo ufw allow from <private-ip-grafana> to any port 3306


12. Atur koneksi database Grafana. Masuk ke file grafana.ini.

    sudo nano /etc/grafana/grafana.ini


    Pada bagian [database], hapus comment berbentuk tanda ; pada baris berikut, lalu isi seperti di bawah ini:

    ...
    [database]

    type = mysql
    host = <private-ip-mysql>:3306
    name = <grafana-db-name>
    user = <grafana-db-user>

    password = <grafana-db-password>
    ...


13. Restart servis Grafana.

    sudo systemctl restart grafana-server.service
    sudo systemctl status grafana-server.service


14. Masuk ke aplikasi Grafana melalui http://<public-ip-grafana>:3000 atau melalui domain https jika Anda memasang domain untuk aplikasi Grafana. Masukkan kredensial akun sebagai berikut.

    username	password
    admin	admin

Integrasi Prometheus ke Grafana

Untuk melakukan integrasi Prometheus ke Grafana, pastikan koneksi antar servis terhubung. Jika servis Prometheus dan Grafana berada di satu server yang sama, maka otomatis sudah terhubung. Namun, jika berada di server yang berbeda, silakan atur firewall atau IP whitelist-nya terlebih dahulu. IP whitelist diatur pada server tempat servis Prometheus berada. Berikut command yang digunakan.

sudo ufw allow from *ip-grafana* to any port 9090

Untuk pengecekan koneksi apakah sudah terhubung atau belum, silakan cek melalui command berikut di server tempat servis Grafana berada.

nc -zv <ip-prometheus> 9090

Jika terdapat kata succeeded!, maka koneksi antar servis berhasil terhubung.

Pada aplikasi Grafana, kita perlu melakukan integrasi ke servis Prometheus untuk melakukan visualisasi metrics yang tertangkap. Berikut langkah-langkahnya.

1. Masuk ke aplikasi Grafana. Lalu, pada bagian navigasi menu di sebelah kiri aplikasi Grafana, pilih Add new connection di bagian Connection.

2. Search dan pilih Prometheus. Lalu klik Add new data source.

3. Isi pengaturan Name dengan prometheus (silakan sesuaikan dengan keinginan). Lalu isi juga pengaturan URL di bagian Connection dengan format http://<ip-prometheus>:9090. Jika servis Prometheus dan servis Grafana berada di satu server, silakan gunakan format http://localhost:9090 Biarkan sisa pengaturan lain dengan nilai default.

4. Klik Save & test. Pastikan muncul pemberitahuan “Data source successfully connected.” yang menunjukkan bahwa integrasi Prometheus ke Grafana berhasil.
